、 搖床結構

6‐S 搖床由床頭（傳動機構）

、床面和床腳（調坡機構）三部分組成，如圖 1

1.  床頭（傳動機構）

搖床傳動機構采用偏心肘板式

，通過聯動座與床面連接，使床面沿縱向作不對稱運動。

順時針旋轉沖程調節手輪時

，調節滑塊向上移動，兩肘板之間的夾角增大，從而沖程減小，相反，逆時針旋轉調節手輪則沖程增大。



圖 1：6‐S 搖床結構圖

1. 電機 2.床頭（傳動機構） 3.給礦槽 4.洗水槽

5.床腳（調坡機構） 6.調坡手輪 7.床面

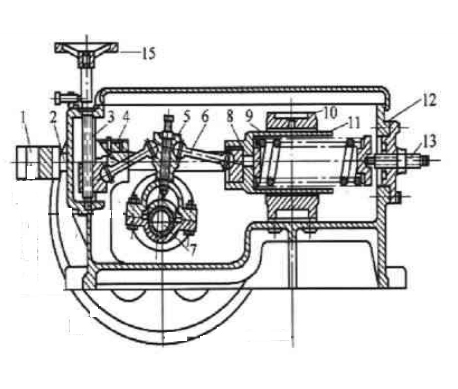

圖 2:     6‐S 搖床頭結構圖

1.聯動座 2.往復桿 3.沖程調節螺桿 4.活動肘板座 5.搖桿

6.肘板 7.偏心軸 8.固定肘板座 9.彈簧 10.尾桿座 11.尾桿

12.  箱體 13.彈簧頂緊螺栓 14.大皮帶輪 15.沖程調整手輪

進行沖程調整后

，必須同時對傳動箱后部的彈簧調節螺栓作相應調 整，使彈簧的松緊適當，以免因彈簧過松或過緊損壞零部件。

2.  調坡機構

搖床的調坡機構由搖動支撐、調節座

、鞍形座和調節絲桿等組成。 當旋轉調節手輪時，通過絲桿使調節座在鞍形座上回轉，從而改變

床面橫向傾角

。順時針旋轉手輪增大傾角，逆時針旋轉手輪減小傾角。

 3.  床面

搖床的床面外形呈直角梯形

，一般由木制或玻璃鋼包裹鋼骨架， 工作表面則為特制耐磨層刻槽成型，刻槽有直條和波形（單波和雙波） 之分，根據不同入選礦物粒度有分粗砂床、中砂床、細砂床和細泥床。

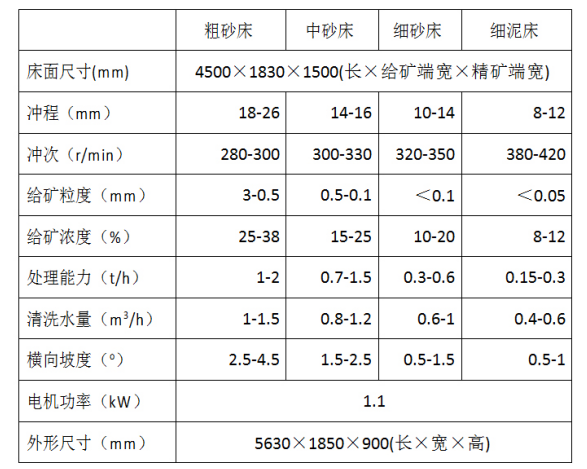

四、 技術參數



  五

、 安裝

設備須安裝在水平混凝土基礎上

。

1. 安裝槽鋼支架于基礎上

；

2. 安裝傳動機構和條坡機構，調坡手輪設置在床面砂（水）槽方向

， 校正兩個調坡機構回轉中心連線與床頭中心線重合
